Auftragsstückliste komplett Profil (Querformat mit Sonderformen)
| Anwendungsempfehlung | Ausgabeformat |
|---|---|
| Vollständigkeitskontrolle von Sonderform- Stücklistenpositionen und Profilbearbeitungen | A4 quer |
Beschrieb
Diese Stückliste gibt, im Vergleich zu den Vorherigen, zusätzlich die gewählten Profile in Form eines Codes und einer grafischen Darstellung heraus. Wenn eine Legende der Kantenprofil-Codes gewünscht wird, kann beim Druckbefehl in der Auswahlbox, welche erscheint, die Legende auf „ja“ gestellt werden. Die Legende erscheint auf der letzten Seite, am Ende der Stückliste. Dies ist vorteilhaft, wenn in einem Betriebsauftrag Sonderformen und profilierte Teile verwendet werden. Das Ausgabeformat der Stückliste ist A4 quer.

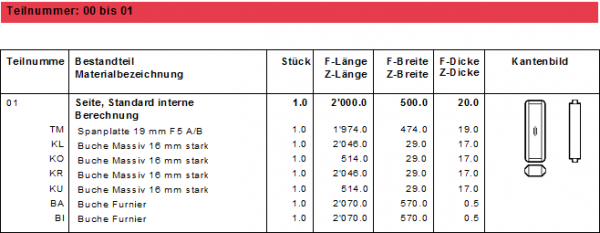

Beim Bildausschnitt (rechts) werden die Fertigmasse in dicker Schrift angegeben und die Zuschnittmasse in normaler Schrift. Zusätzlich werden die Profilangaben anhand von Codes dargestellt. Die sichtbare Fläche ist die äussere Fläche des Werkstücks. Den Profilen können genauere Bezeichnungen und Beschriebe zugewiesen werden, welche anschliessend auf der Stückliste ersichtlich sind.
Parametereinstellungen
| Parameter | Eigenschaften | Bild |
|---|---|---|

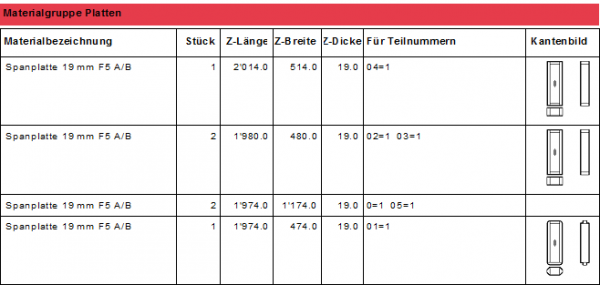

| Legende anzeigen | Wenn Sie hier "ja" anwählen, wird am Ende des Berichts eine Legende der Kantenprofilcodes angezeigt. In dieser Legende sind die Bezeichnung, welche Sie in den Grundlagen den Codes zugewiesen haben, angezeigt. |  |
